Service
貨物輸送振動試験
大型3次元振動台により、鉄道・トレーラーなどでの輸送中に貨物が遭遇する振動や動揺を再現します。
輸送貨物の最適な積付方法の検討やダメージの原因究明に貢献します。
目的
- 輸送貨物の最適な積付方法を検討する
- 輸送貨物のダメージ原因を究明する
大型3次元振動台の特徴

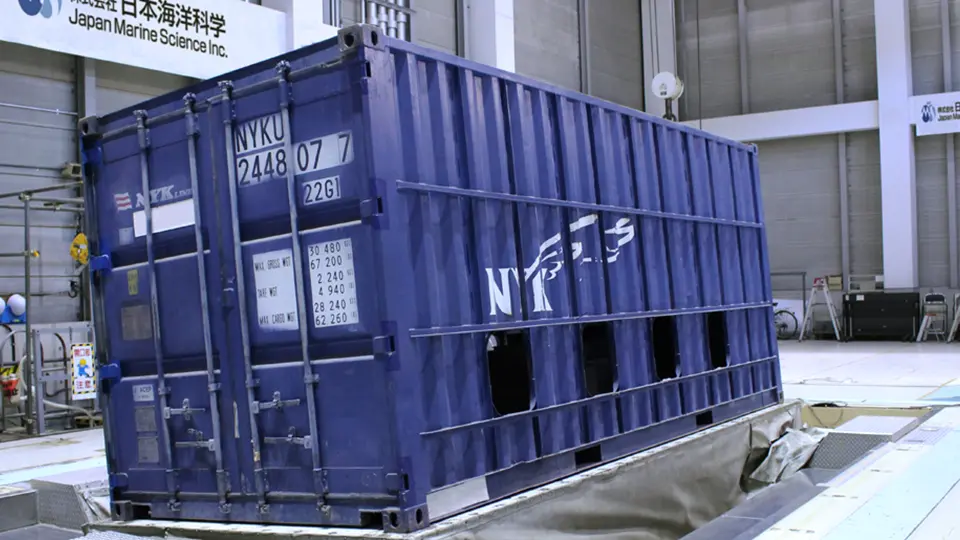

- 20フィートコンテナを積載できる大型加振台
- 船舶・鉄道・トレーラ輸送などの振動・衝撃・動揺を再現⇒積み付け方法やダメージの原因究明、対策効果の確認
- 東日本大震災クラスの地震波の加速度・速度・変位を忠実に再現した加振が可能
- 耐震性が要求される製品設計に必要な加速度応答スペクトルや伝達関数などの解析データを提供
- ピッチング・ローリング・ヨーイングの複合加振 3軸6自由度加振が可能
- 振動台サイズは2.6ｍｘ6.2ｍで被試験体を複数台、振動台に載せ評価する事も可能
- 電動油圧式のため、液体タンクの試験や水槽を利用した試験など液漏れにも強い振動台
- 油圧を蓄圧せずに加振できる為、長時間の連続加振や短めの波形を何回も繰り返して加振が可能
再現できる実輸送振動波（貨物振動再現試験用）
- 船の揺れ：自動車専用船の動揺
- 鉄道輸送の振動波：北米大陸横断鉄道ダブルスタックトレインの振動
- トレーラー輸送の振動波：首都高速走行中のトレーラーの振動
